Introdução

“Software em funcionamento mais que documentação abrangente”, este é talvez um dos valores mais mal interpretados do manifesto desde que a metodologia ágil se tornou tão popular. Com tanta “velocidade” (ou pressa) para produzir sistemas acabamos utilizando esta frase como desculpa para não documentar ou não dar a devida importância a uma boa documentação.

A consequência disso, principalmente em arquitetura de software, está mais perto do que pensamos: falta de organização e padronização, desenvolvedores em ilhas de conhecimento, dificuldade de agregar novas pessoas e claro dificuldade de visualizar problemas que afetam não só o próprio desenvolvimento como também o negócio.

C4 model para documentar e visualizar arquitetura de software

Simon Brown, o criador do modelo C4 Model conseguiu trazer de forma clara e objetiva uma forma de como podemos criar uma boa documentação de arquitetura. Um dos seus grandes pontos fortes na minha opinião é a facilidade de comunicar arquitetura em diferentes níveis de detalhes, conectando as diferentes partes interessadas, de dentro e também de fora do desenvolvimento, com o que realmente precisam e querem saber. Além disso, proporciona uma melhor integração de novas pessoas e ajuda tanto na análise quanto na avaliação da arquitetura vigente.

Visualização em 4 níveis de abstração

C4 model, em geral, é dividido em 4 níveis de abstrações (os 4 Cs), cada um com seus respectivos público-alvos e recomendações. A ideia do criador é como se você estivesse ampliando um mapa e obtendo mais detalhes sobre determinado local. São eles:

1. Contexto
2. Container
3. Componente
4. Código

Aprendendo na prática!

Para explicar e exemplificar cada um, vamos utilizar uma modelagem de um sistema de vendas simples. Assim espero ajudar você a aprender e quem sabe até usar este artigo como guia para criar os seus próprios diagramas.

Nível de Contexto

Aqui está o começo de tudo. Estamos em uma visão de mais alto nível da arquitetura, então o foco aqui não está nos detalhes de tecnologia, e sim nas interações com personas e sistemas, sejam próprios ou externos.

Público-alvo: todos, técnicos e não técnicos, dentro e fora da equipe de desenvolvimento de software.

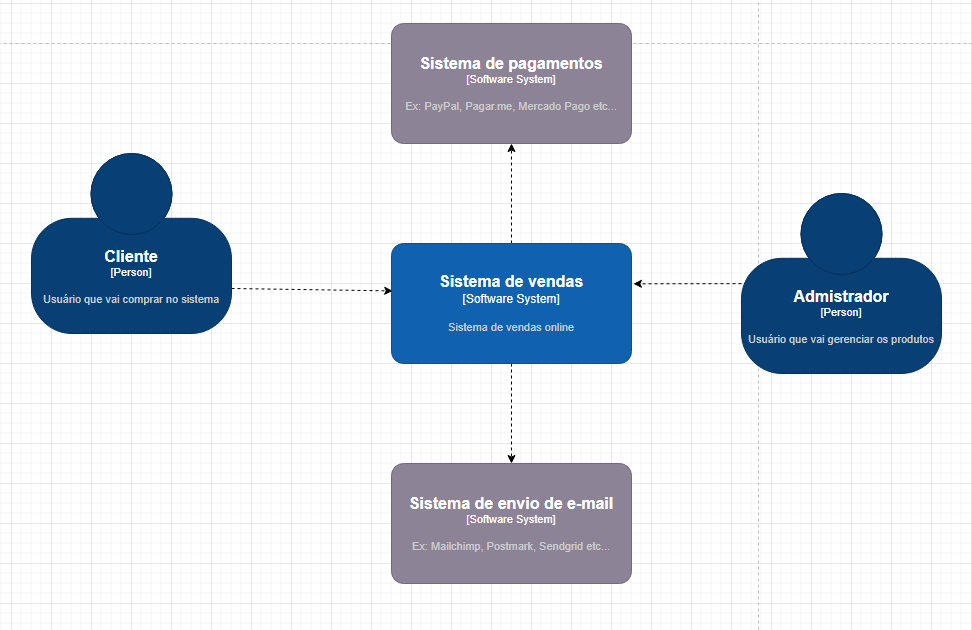

Conseguimos identificar de cara as principais personas (Cliente e Administrador), ambas interagindo com o sistema principal, que por sua vez tem duas dependências externas (Sistema de Pagamento e Sistema de Envio de E-mails). Essas informações, mesmo que aparentemente simples, já são relevantes para diversas tomadas de decisões de arquitetura, tais como: discutir qual serviço pode ser escolhido para o sistema de pagamento ou qual a expectativa de quantidade de acessos pelos clientes.

Nível de Container

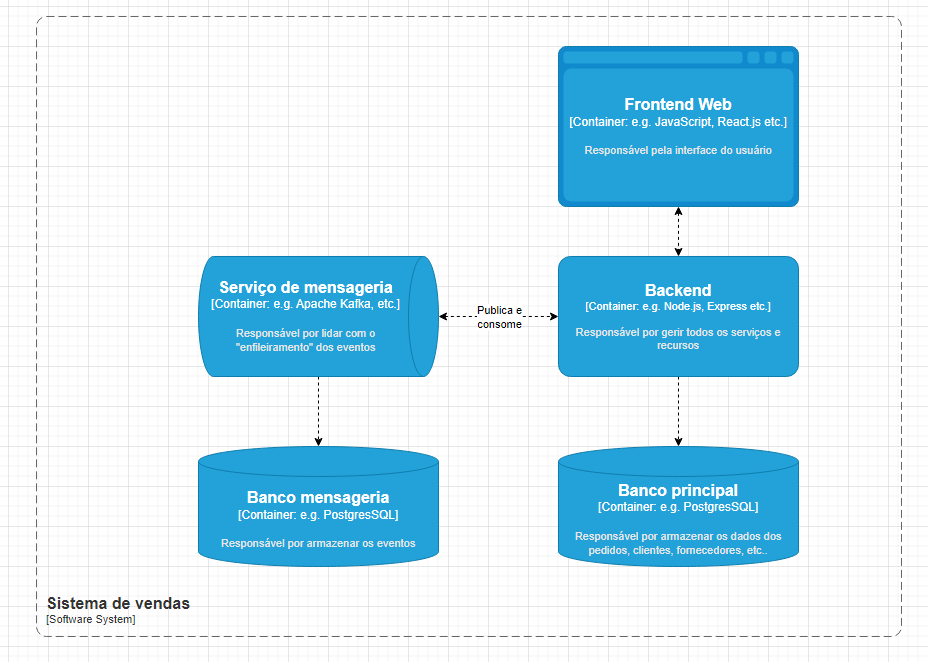

Ampliando a visão na caixa azul representando o sistema de vendas, chegamos no nível de container, e neste nível já podemos ver um pouco mais de detalhes. Aqui o foco é ter a visão de alto nível de como as responsabilidades do sistema serão divididas em unidades implantáveis e também como elas irão se comunicar.

Observação: Não confunda com containers docker, por mais que coincidentemente a maioria das caixinhas pode se tornar um container docker, não é verdade que todos serão.

Público-alvo: pessoas técnicas dentro e fora da equipe de desenvolvimento de software; incluindo arquitetos de software, desenvolvedores e equipe de operações/suporte.

Focando no nosso exemplo, fica evidente que estamos nos preparando para uma carga de eventos que pode ser alta, e por isso o container para lidar com mensageria com seu próprio banco. Alguns podem até estar se perguntando: não seria melhor colocar um microsserviço para lidar com pedidos? e sim! E acredito que é justamente isso que essa visão nos proporciona, “visualizar” onde podemos melhorar ou simplificar dependendo do contexto de negócio e suas restrições.

Fica simples visualizar como o sistema irá tomar forma e ainda comunicar isso com outras pessoas. Eu inclusive já utilizei essa visão para planejar uma implantação com o time de infraestrutura, e tudo ficou mais claro.

Nível de Componentes

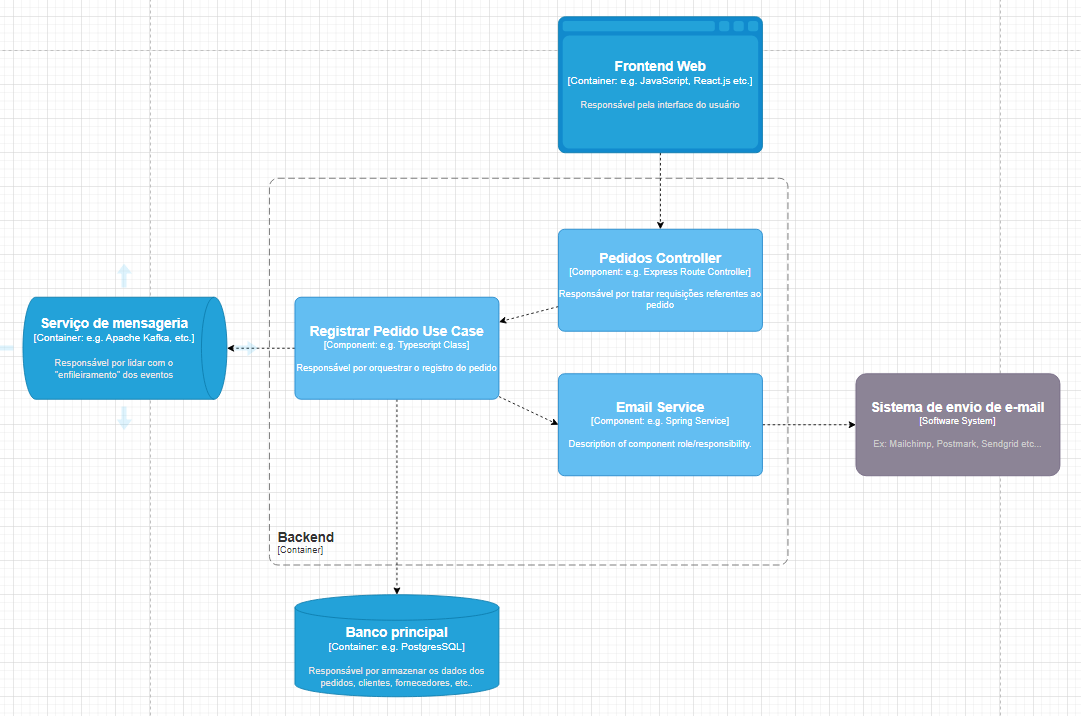

Escolhendo o container do backend para ampliarmos, podemos ver que aqui temos muito mais detalhes. Nesta visão, o foco é ver como o container é composto de vários componentes, cada um com suas responsabilidades e comunicações. Esses componentes podem ser um conjunto de classes, módulos e até mesmo um grupo de funções, contanto que consiga comunicar bem o que faz e por que está ali.

Observação: para fins de exemplo e a imagem não ficar tão carregada utilizei apenas os componentes referentes ao registro de pedido.

Público-alvo: arquitetos e desenvolvedores de software.

Observando o exemplo, conseguimos ver o papel de cada componente, integrações e também ter uma boa ideia do fluxo que o dado (pedido no caso) irá passar. Mesmo sem nunca termos visto o sistema, fica evidente quais lugares devemos olhar se precisarmos de algo referente ao registro de pedido.

Como podemos ver, esse é um diagrama que pode ser bem mais frágil as mudanças devido à quantidade de detalhes, então, somente faça se ele agregar valor ao time ou projeto.

Nível de Código

Por fim, chegamos ao último nível de “zoom”, agora ampliando algum componente para visualizar como ele é implementado. Podemos usar o diagrama de classe UML ou similares (Algumas IDEs geram este tipo de diagrama)

O próprio autor recomenda utilizar somente em componentes extremamente importantes ou complexos.

Público-alvo: arquitetos e desenvolvedores de software.

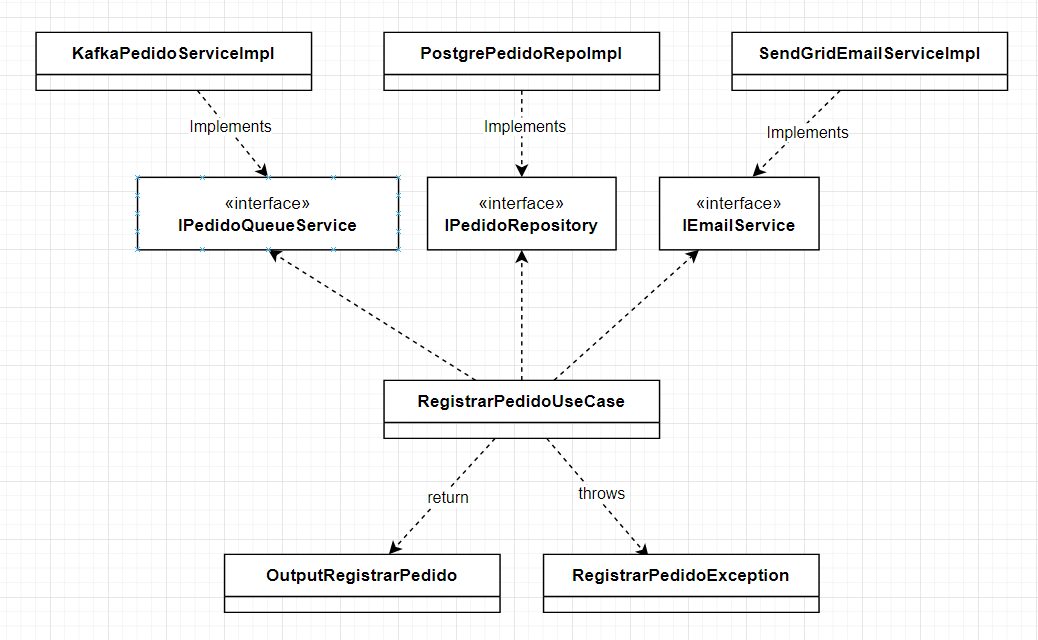

No exemplo ampliamos o componente “Registrar Pedido Use Case”, utilizei este diagrama para comunicar a inversão de dependências, objeto de retorno e uma possível exceção. Você pode acrescentar detalhamento, como nome de propriedades ou até mesmo com seus parâmetros caso precise. Confesso que, desde quando passei a usar o C4 model para documentar os sistemas onde trabalho, ainda não precisei chegar a este nível de detalhe. Mas mesmo assim, é válido tê-lo na caixa de ferramentas para quando for necessário discutir algo mais baixo nível ou entender um cenário complexo de uma implementação.

Conclusão

Minhas experiências adotando o modelo C4 foram bastante positivas. Ele não só me ajudou na organização, nas estratégias e nas decisões relacionadas à arquitetura dos softwares, mas também se mostrou uma ferramenta valiosa de comunicação com outras equipes e pessoas não técnicas. Contudo, recomendo sempre analisar bem e utilizar o modelo de forma estratégica para agregar valor, escolhendo cuidadosamente os níveis de detalhes que o time e projeto precisam, bem como o público que consumirá as informações. Não faça apenas por fazer, pois só gerará burocracia e logo será abandonado.

Links úteis

- https://c4model.com/ (O site oficial tem muita informação boa e clara além de ter várias dicas de ferramentas para criar os diagramas e outros diagramas, recomendo muito dar uma olhada)

- https://draw.io/ (Utilizei essa ferramenta para produzir os diagramas, é bem fácil de utilizar para exemplos mais simples)

- https://www.youtube.com/watch?v=f0Dp6Ob2guc (Uma live top do Arquiteto das galáxias sobre o assunto)
